Caixa d'Água Elevada

• Apoio: Pilares ou estrutura de suporte
• Principais ações: Empuxo da água, peso próprio, vento
• Vinculação: Paredes engastadas na base, articuladas no topo

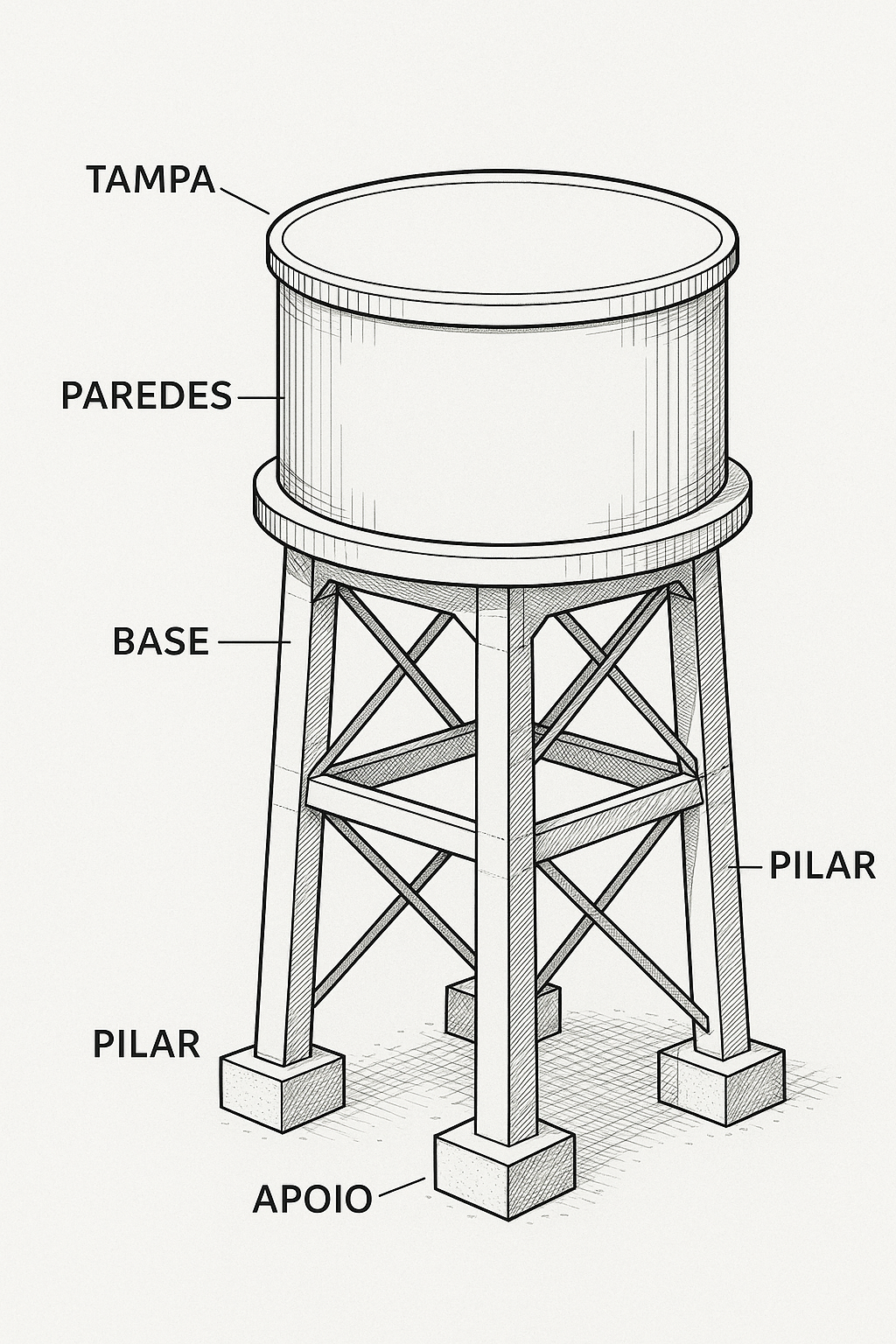

Esquema estrutural de caixa d'água elevada com pilares de apoio

Reservatório Enterrado

• Apoio: Diretamente no solo (tipo radier)
• Principais ações: Empuxo da água, empuxo do solo, subpressão
• Vinculação: Paredes engastadas em todas as bordas

Esquema estrutural de reservatório enterrado com empuxos atuantes

Caso Prático: Reservatório Industrial 3,0 × 3,0 × 2,5 m

Dados Básicos do Projeto

• Dimensões internas: 3,0 × 3,0 m em planta
• Altura da água: 2,5 m
• Volume útil: 22,5 m³ros)
• Concreto: fck = 25 MPa
• Aço: CA-50 (fyk = 500 MPa)
• Espessura das paredes: 20 cm
