Nesta aula, vamos abordar o conceito, as aplicações, o dimensionamento, os tipos de cisternas, reservatórios especiais e suas particularidades no contexto da construção civil.

1. Conceitos Fundamentais

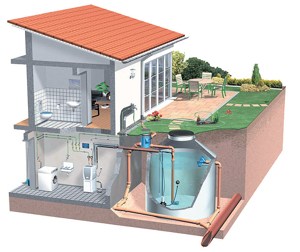

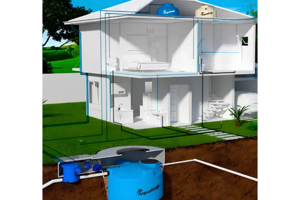

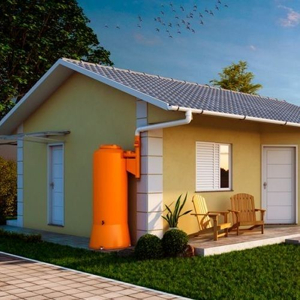

• Cisterna: Reservatório projetado para captar, armazenar e conservar água de fontes alternativas (principalmente água de chuva), geralmente instalado de forma enterrada ou semienterrada. É solução estratégica para regiões com escassez hídrica ou para reaproveitamento de água pluvial, não potável12.
• Reservatórios especiais: Incluem não só cisternas, mas tanques para água industrial, de combate a incêndio, reservatórios metálicos (taça, tubular, apoiado) e para grandes volumes, ou para líquidos diferentes da água potável (ex: líquidos inflamáveis)34.
• Diferença de cisterna e caixa d’água: Enquanto a caixa d’água armazena água potável para consumo humano, a cisterna geralmente serve à captação de água de chuva para usos não potáveis (lavagem, irrigação, descarga de sanitários)1.

2. Tipos e Aplicações de Cisternas e Reservatórios Especiais

• Cisternas moduladas: Podem ser feitas de placas de concreto, polietileno, fibra de vidro ou alvenaria armada567. Utilizadas em residências, empreendimentos comerciais ou áreas rurais, com capacidades variando de 1.000L até mais de 100.000L568.
• Reservatórios tubulares: Estrutura metálica vertical, com capacidade para grandes demandas (3.000L a 200.000L). Usados em industrias, agroindústria e condomínios4.
• Reservatório Taça: Com coluna cheia ou seca, permite instalação em áreas pequenas e oferece bom rendimento volumétrico. Pode ser metálico ou de concreto34.
• Tanques horizontais ou especiais: Aplicações em caminhões-pipa, industriais, armazenamento de combustíveis (seguindo normas específicas como a NBR 7505)59.
• Reservatórios de concreto armado ou pré-moldado: Utilizados para água potável ou sistemas de detenção/retardo de águas pluviais urbanos10.

3. Dimensionamento de Cisternas

Para uso doméstico e aproveitamento de água de chuva, o volume da cisterna pode ser estimado por:

$V = C \\cdot A_c \\cdot P$

• V: volume da cisterna em litros.
• C: coeficiente de aproveitamento (ex: 0,8).
