1. Dados Iniciais

Defina os parâmetros geométricos e os materiais:

• Largura da viga (bw)
• Altura total (h)
• Cobrimento (c)
• Diâmetro dos estribos (φₑ) e das armaduras longitudinais (φₗ)
• Altura útil:

$d = h - c - φₑ - φₗ/2$

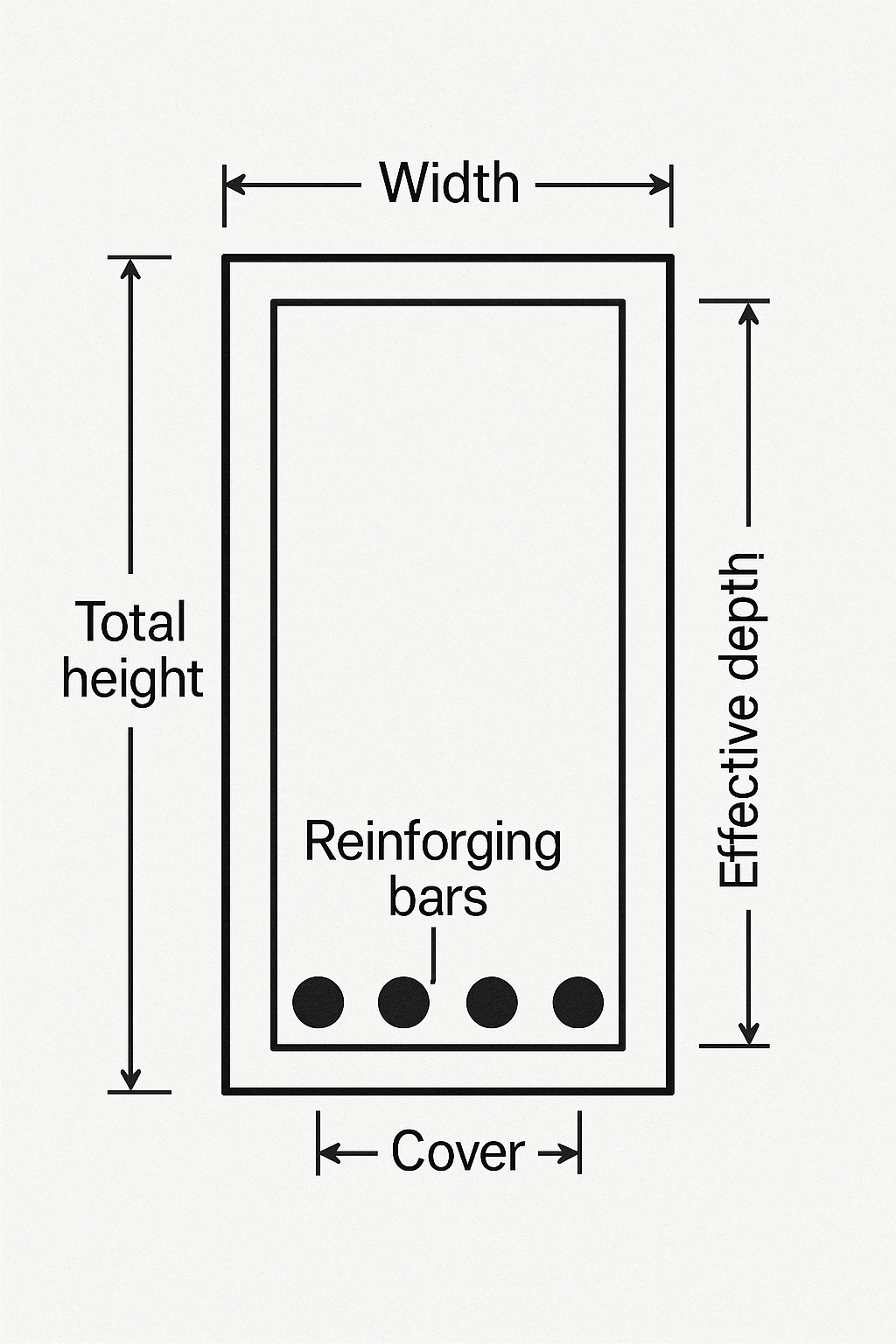

Seção retangular com parâmetros geométricos

2. Cálculo das Resistências de Cálculo

• Concreto:

$f_{cd} = \\frac{f_{ck}}{γ_c}$

• Aço:

$f_{yd} = \\frac{f_{yk}}{γ_s}$

γc = 1,4; γs = 1,15

3. Distribuição de Tensões

Adote o diagrama retangular simplificado no concreto (0,85·fcd) e altura 0,8·x, onde x é a linha neutra.

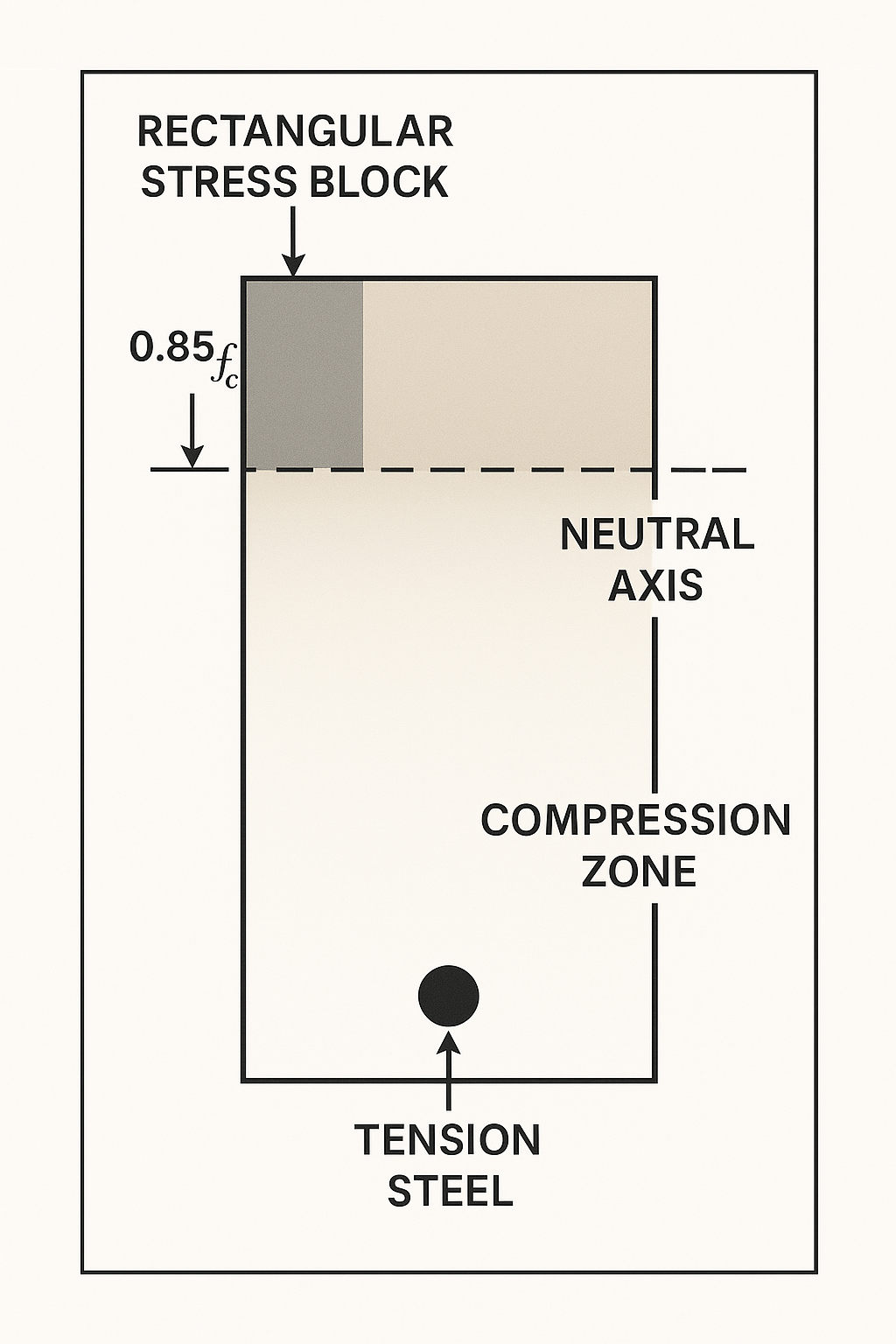

Diagrama de tensões e zonas na flexão
